產品概述

智能組合式低壓節能電力電容器是0.4kV低壓配電網降低線損、提高功率因數、改善電能質量和節能降耗的智能型無功補償裝置。集成了現代測控，電力電子，網絡通訊，自動化控制，電力電容器等先進技術。改變了傳統無功補償裝置落后的控制器技術和落后的機械式接觸器或機電一體化開關作為投切電容器的投切技術，改變了傳統無功補償裝置體積龐大和笨重的結構模式，漢容新一代智能電容器具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代電網對無功補償?shù)母咭蟆?/span>

適用范圍

工廠配電系統    居民小區配電系統    箱變、成套柜、戶外配電箱

市政商業建筑    交通隧道配電系統

正常工作條件和安裝條件

◇  環境空氣溫度：-25℃~+55℃

◇  相對濕度：40℃時≤20%；20℃時≤90%

◇  海拔高度：≤2000m

◇  環境條件：無有害氣體和蒸汽，無導電性或爆炸性塵埃，無劇烈的機械振動

產品特點

1、合閘無涌流，實現電容器電壓過零投入、電流過零切除，無過壓擊穿，無拉弧和重燃。

2、優化的補償方式，各項控制保護功能完善，具備電能分析功能，功能齊全，性能好，還可配置多種外設，以滿足不同的客戶需求。

3、 產品測量保護功能齊全，具備電容器體內溫度、電網諧波含量、斷相、三相不平衡等特殊保護。

4、產品可多臺積木式使用，多臺使用時自動產生主機，其余為從機，構成無功自動控制系統，個別故障從機自動退出，不影響其他機器工作。主機故障自動退出，產生新的主機，組成新的系統工作，智能化程度極高。

 5、單體電容器數碼管顯示產品工況及電氣線路狀況，人機對話簡潔直觀。

技術參數

◇  測量誤差

電壓：≤±0.5%；電流：≤±0.5%；有功功率：≤±1%；功率因數：≤±1%；溫度：±1℃

◇  保護誤差

電壓：≤±0.5%；電流：≤±0.5%；溫度：±1℃；時間：±0.1s

◇  無功補償參數

無功補償誤差：≤最小電容器容量的50%；電容投切時間：≥10s，可自行設定為10s~180s之間

◇  可靠性參數

控制準確率：100%；投切允許次數：100萬次；電容器容量運行時間衰減率：≤1%/年；電容器容量投切衰減路：≤0.1%/萬次

◇  電源條件

額定電壓：380V±20%；諧波電壓：正玄波，總畸變率不大于5%；

額定頻率：50Hz或60Hz；諧波電流：公共連接點的諧波電流允許值不超過GB/T14549-1993標準值要求；功率消耗：≤3W

◇  執行標準

電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路均符合GB/T15576-2008《低壓成套無功功率補償裝置》中對應條款的要求。

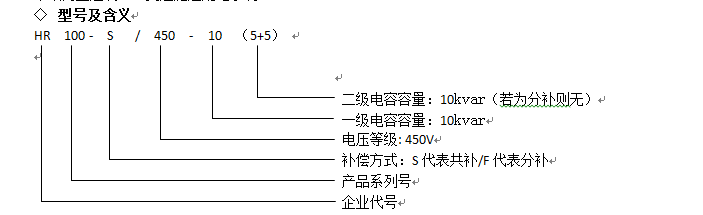

主要規格

注：特殊規格可協商訂貨
